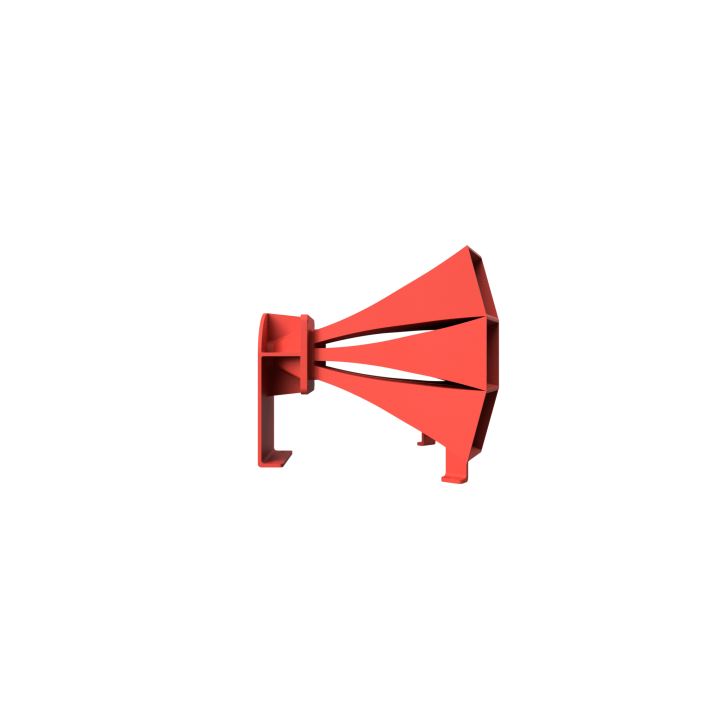

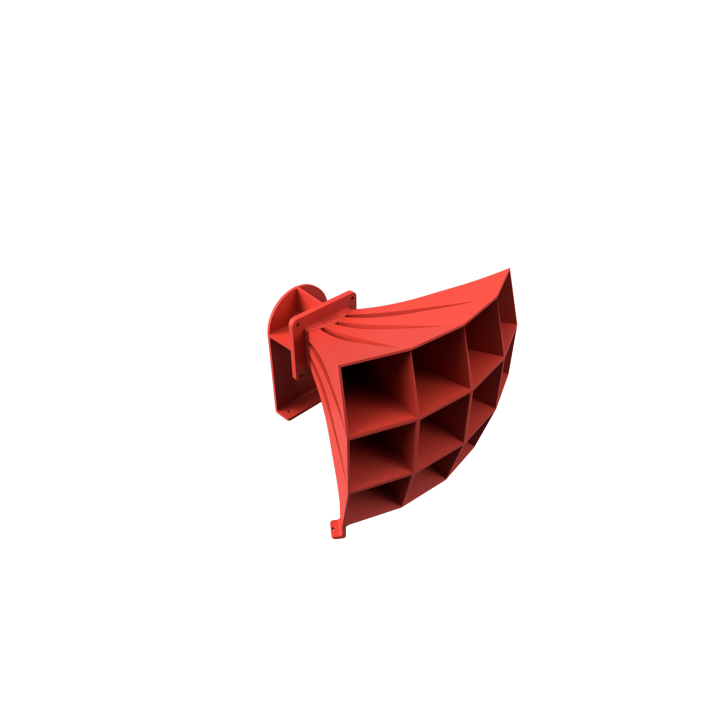

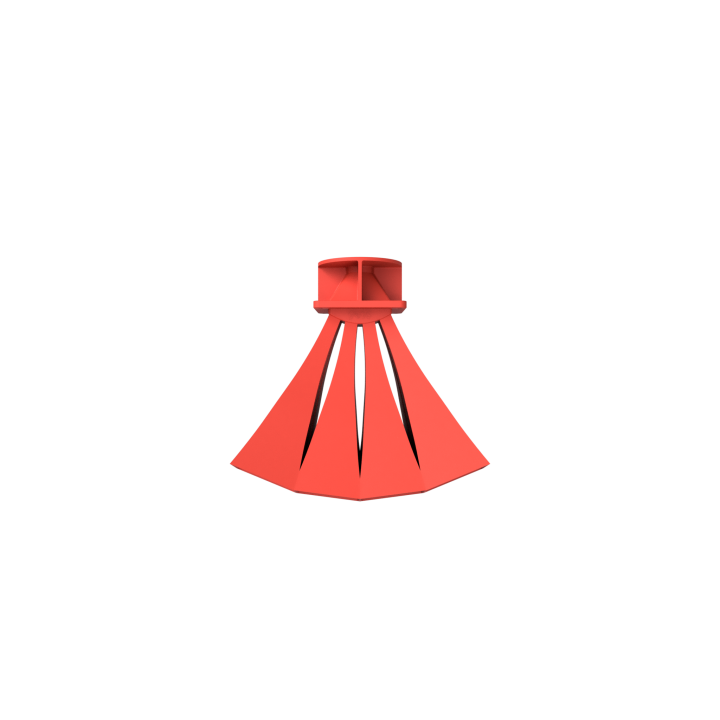

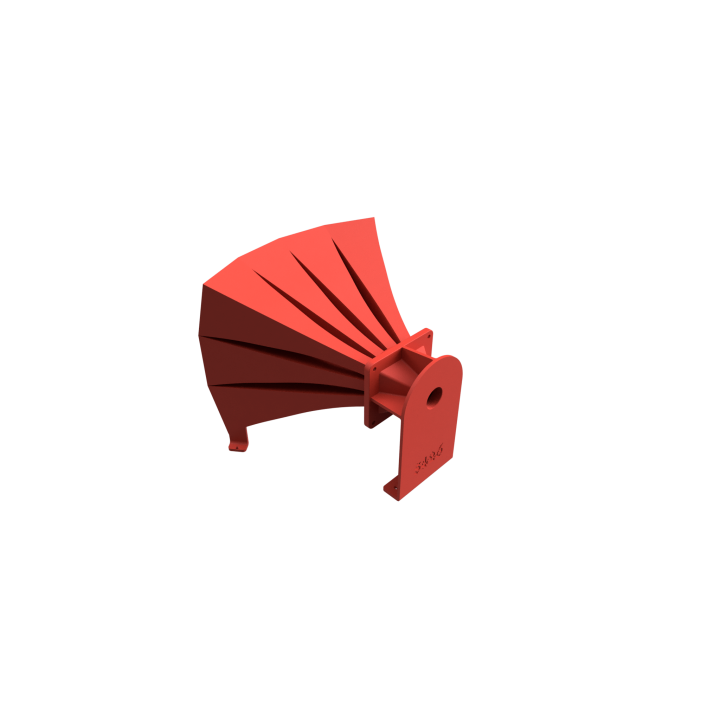

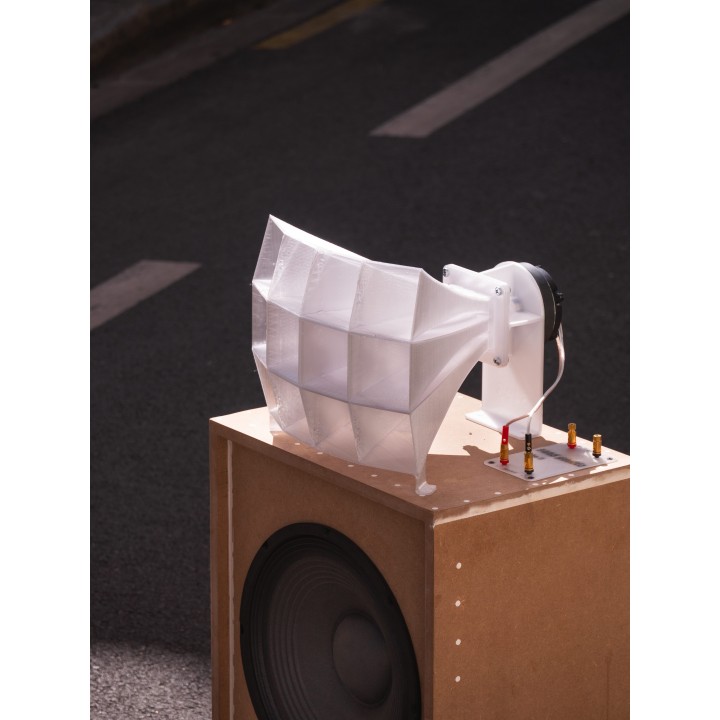

5426 Multicell Horn 3x4 3D model

Ce pavillon multicellulaire 3x4 (12 cellules) est conçu pour offrir une directivité constante et une dispersion sonore fluide et homogène. Sa conception modulaire en 2 pièces permet une impression aisée sur des volumes d'impression standard tout en maintenant une rigidité structurelle et un découplage acoustique.

GÉOMÉTRIE & EXPANSION ACOUSTIQUE

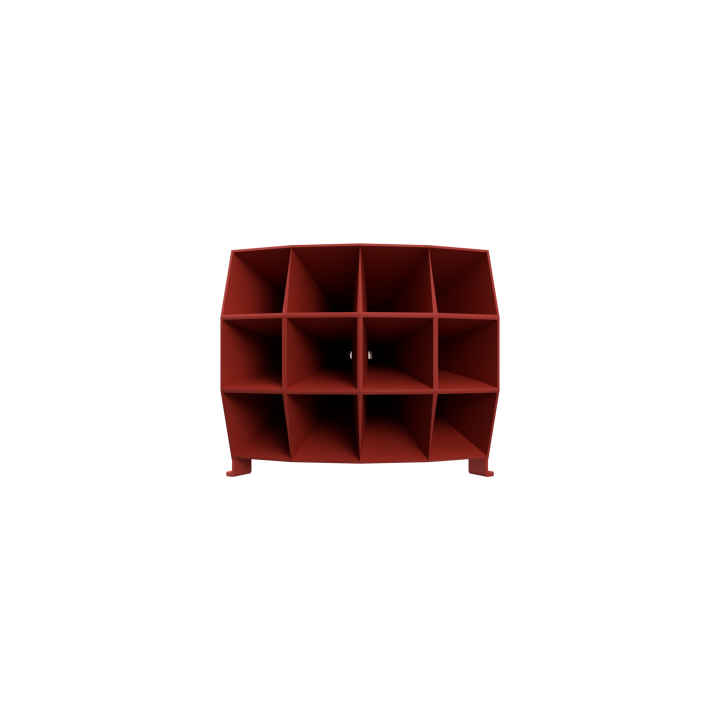

• Matrice multicellulaire : 12 cellules indépendantes (3 rangées × 4 colonnes). Ce cloisonnement maintient une couverture contrôlée sur les axes horizontal et vertical, évitant le rétrécissement de faisceau (beaming) dans les hautes fréquences.

• Profil d'expansion : Calculé à l'aide de formules d'expansion acoustique exponentielle / Tractrix pour optimiser la charge acoustique, étendre la réponse dans le bas du spectre et minimiser les diffractions internes.

• Transition d'adaptateur de gorge : Géométrie de transition intérieure fluide faisant le pont entre la sortie circulaire du moteur et la matrice de cellules 3x4 à 12 canaux.

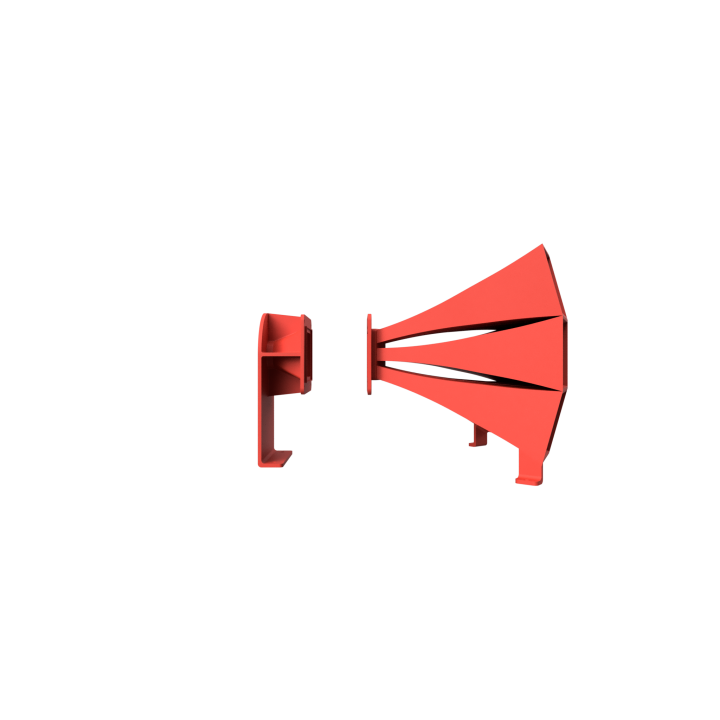

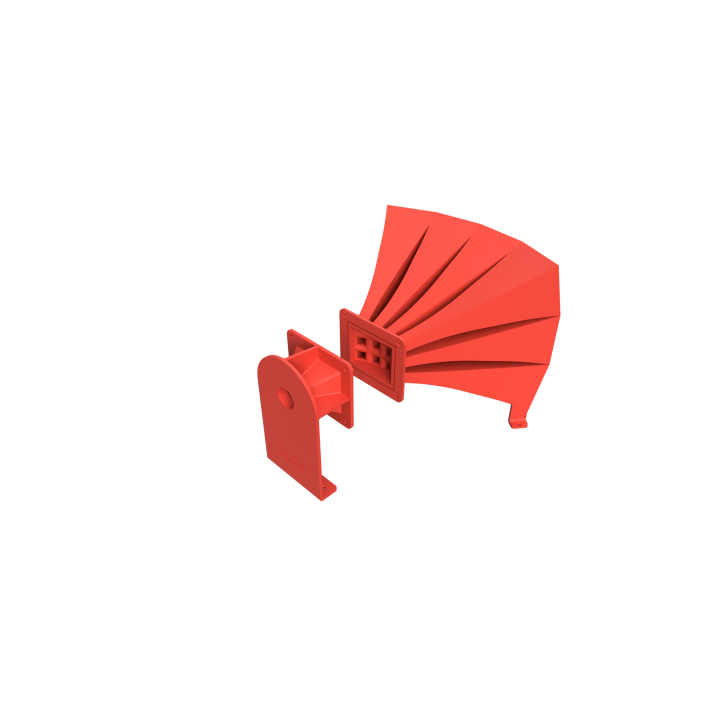

• Assemblage modulaire : Séparé en deux composants principaux reliés par des brides boulonnées :

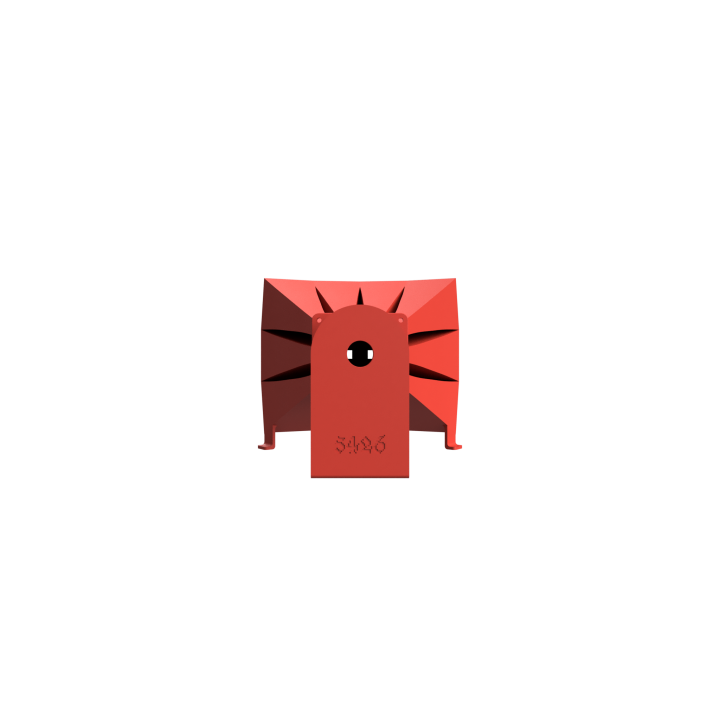

  • Adaptateur d'entrée de gorge avec support fileté pour moteur et pied de support arrière.

  • Corps principal du pavillon multicellulaire 3x4 avec pattes de fixation intégrées à la base de la bouche.

SPÉCIFICATIONS TECHNIQUES

• Type : Pavillon multicellulaire sectoriel vertical (3 colonnes × 4 rangées, 12 cellules indépendantes)

• Entrée / Gorge : 1 pouce (25,4 mm) – compatible direct ou adaptateur

• Fréquence de coupure acoustique ($f_c$) : ~750 Hz

• Fréquence de coupure de filtrage recommandée : 1 500 Hz (min. 1 350 Hz @ 24 dB/oct, 1 500 Hz @ 18 dB/oct)

• Dispersion nominale globale (-6 dB) : 60° × 80° (H × V)

• Comportement horizontal : ~60° contrôlé (directivité étroite évitant les réflexions latérales)

• Comportement vertical : ~80° constant sur la plage 1,5 kHz – 8 kHz

• Géométrie de diffusion :

  • Éventail inter-axes des cellules : ~18° à 20°

  • Évasement propre par cellule : ~20°

• Charge recommandée : Moteurs à compression 1" avec membrane de 1,4" à 1,75"

• Dimensions : 350 × 320 × 300 mm

RECOMMANDATIONS D'IMPRESSION 3D ET D'ASSEMBLAGE

• Matériau : PETG recommandé pour sa robustesse mécanique, sa résistance à la température et ses propriétés d'amortissement acoustique (le PLA convient également).

• Hauteur de couche : 0,16 mm à 0,20 mm (crucial pour des filetages 1-3/8"-18 TPI propres et précis sur l'adaptateur de gorge).

• Périmètres / Parois : 4 à 6 parois minimum (garantit l'étanchéité acoustique à l'air et renforce l'engagement du filetage).

• Densité de remplissage : 25 % à 40 % (motif Gyoïde ou Cubique) pour ajouter de la masse structurelle et amortir les fréquences de résonance.

• Orientation d'impression : Imprimer l'adaptateur de gorge verticalement (bride vers le bas) pour une reproduction optimale du filetage sans artéfact de support.
