Pavillon Acoustique Elliptique 5426 Studio

Profil Acoustique & Spécifications Techniques

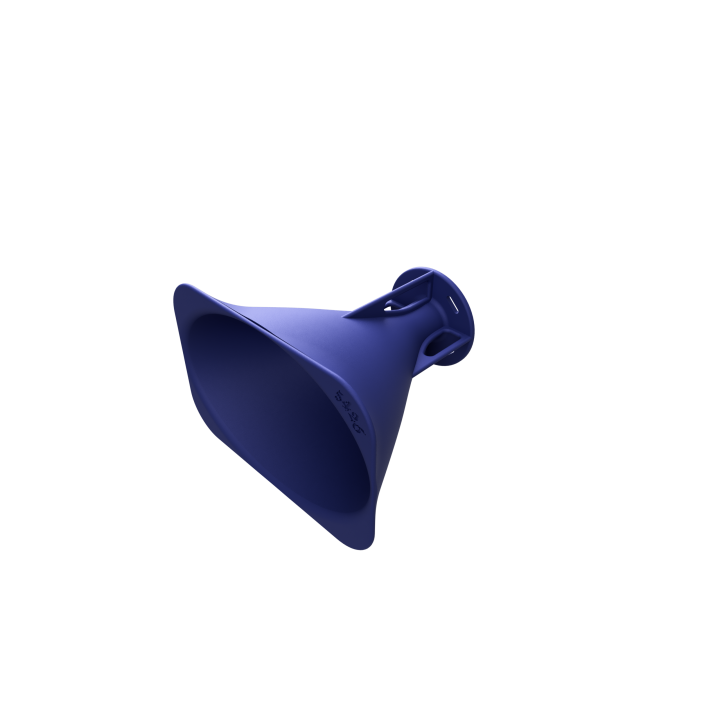

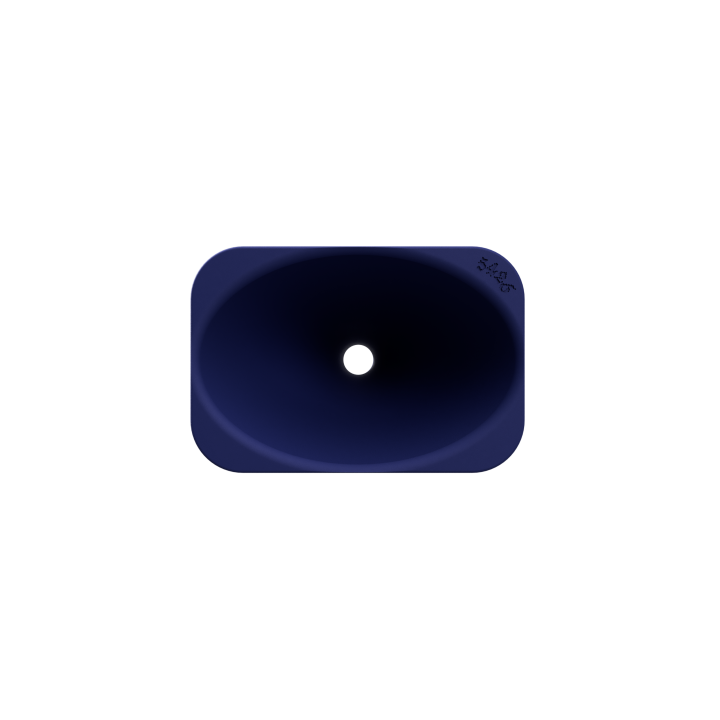

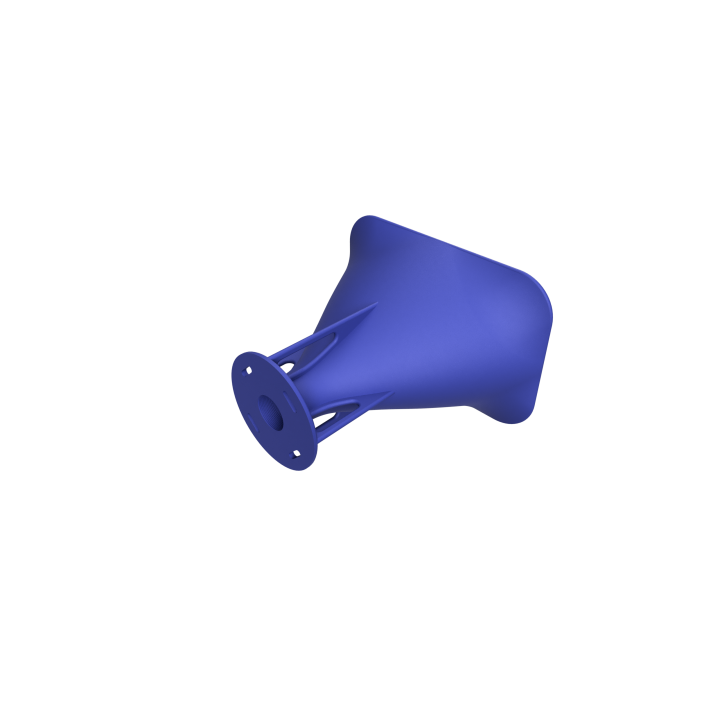

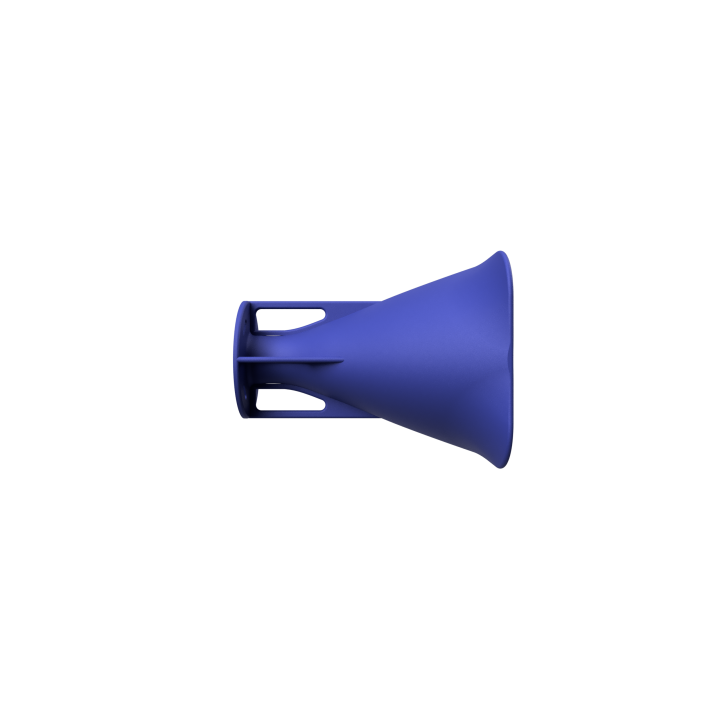

Ce pavillon assure une expansion géométrique progressive d'une gorge circulaire de 1 pouce (25,4 mm) adaptatrice pour moteur de 1 à 1,75 pouces vers une large bouche elliptique de 253 mm x 160 mm sur une longueur totale de 215 mm.

• Diamètre d'entrée (Gorge) : 1 à 1.75 standard pour moteurs de compression. • Dimensions de la bouche : 253 mm x 160 mm (Horizontal x Vertical). • Longueur / Profondeur totale : 215 mm. • Fréquence de coupure acoustique (fc) : ~800 Hz - 1 kHz. Point de coupure recommandé (Crossover) à 1,5 kHz - 2 kHz (12 dB/oct ou 24 dB/oct). • Directivité & Réponse : Maintient une dispersion horizontale large et uniforme tout en contrôlant la directivité verticale pour éviter les réflexions parasites (sol/plafond), garantissant un aigu précis et clair jusqu'à plus de 18 kHz.

Compatibilité du Filetage & Personnalisation STEP

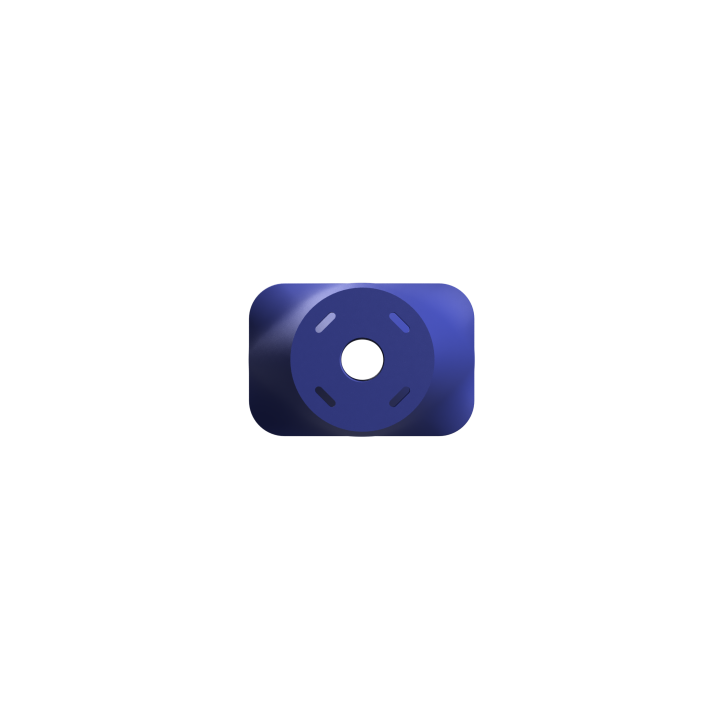

• Filetage par défaut : Filetage femelle standard 1" 3/8 - 18 TPI, conçu directement pour le moteur Devine HDA04 et les moteurs de compression 1" équivalents. • Fichier CAD modifiable : Le téléchargement inclut le fichier master .STEP. Si votre moteur utilise un autre pas de vis, une bride à boulonner ou un adaptateur spécifique, vous pouvez facilement ouvrir le fichier .STEP dans Fusion 360, SolidWorks ou FreeCAD pour adapter la zone de fixation.

Paramètres d'Impression 3D Recommandés

Conçu pour s'imprimer sans difficulté sur plateau 256 x 256 x 256 mm (Bambu Lab A1, X1, P1 series, etc.).

• Matériau recommandé : PETG (Fortement recommandé par rapport au PLA pour amortir les résonances structurelles, sa solidité et sa résistance mécanique sous le poids du moteur). • Lignes de paroi (Perimeters) : 4 à 5 parois (Essentiel pour assurer l'isolation acoustique et éliminer les résonances de la coque). • Remplissage (Infill) : 20% à 25%. • Motif de remplissage : Gyroïde / Gyroid (Offre une rigidité 3D uniforme et absorbe les vibrations acoustiques internes). • Hauteur de couche : 0.16 mm à 0.20 mm pour une surface interne parfaitement lisse. • Supports : Nécessaires uniquement sous la bride/ailettes arrière selon l'orientation de votre impression.

Fichiers Inclus

1. Fichier .STL (pré-fileté 1" 3/8 - 18 TPI).

2. Fichier master .STEP (pour personnalisation complète sur votre logiciel CAO).
