5426 Multicell Horn 2x5 3D model

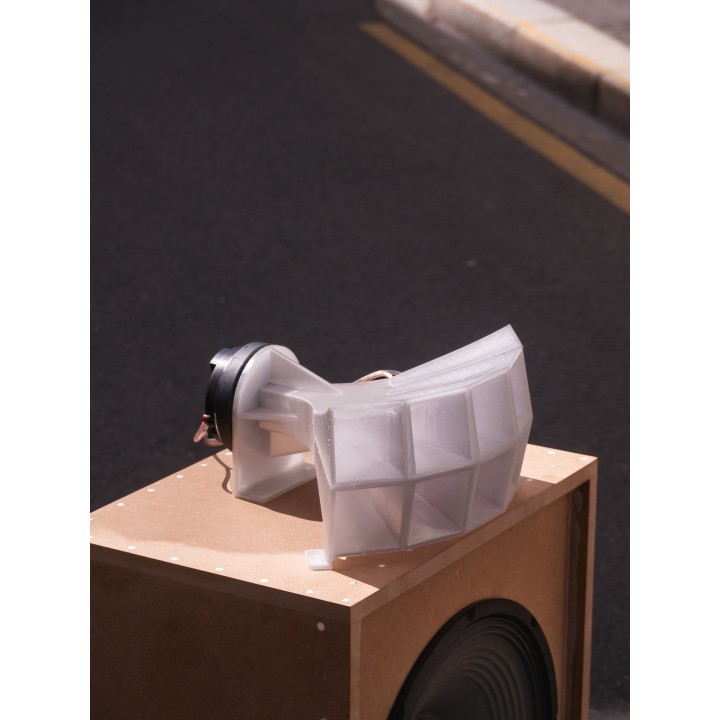

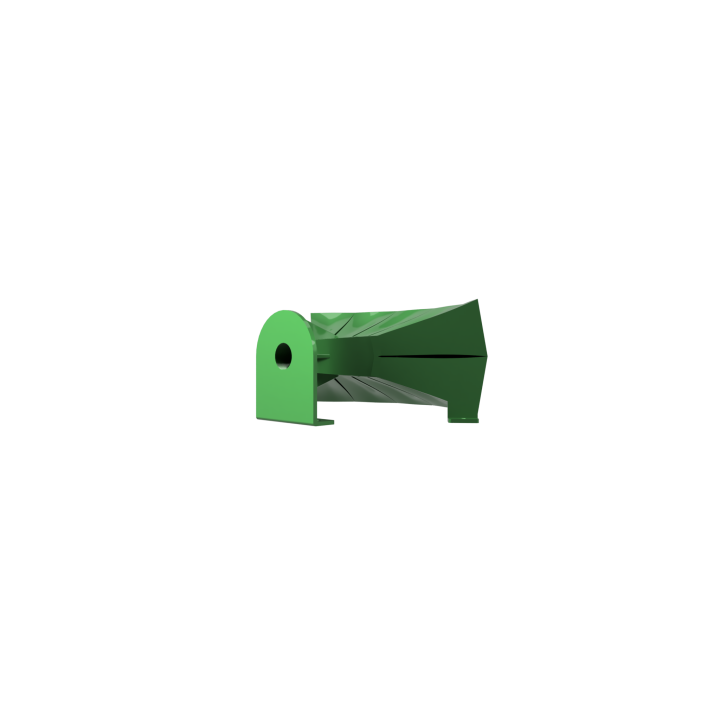

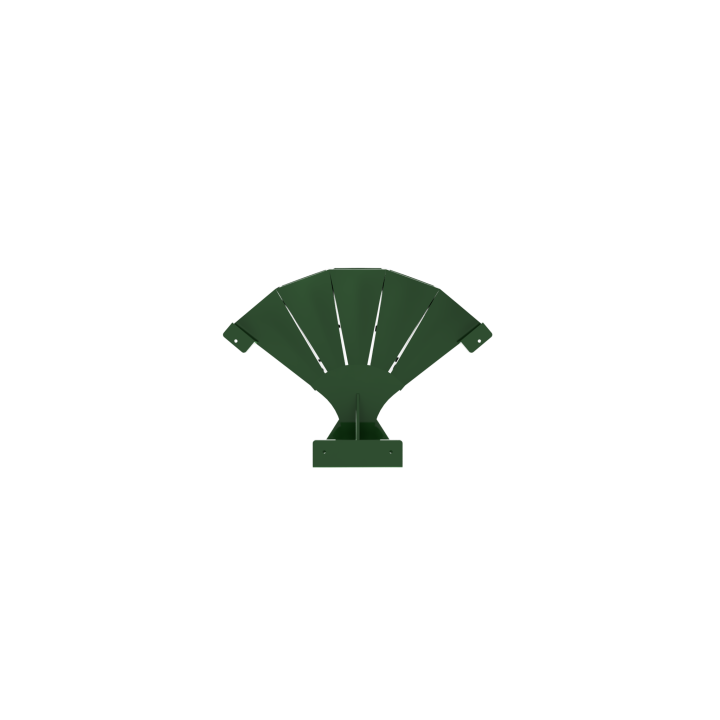

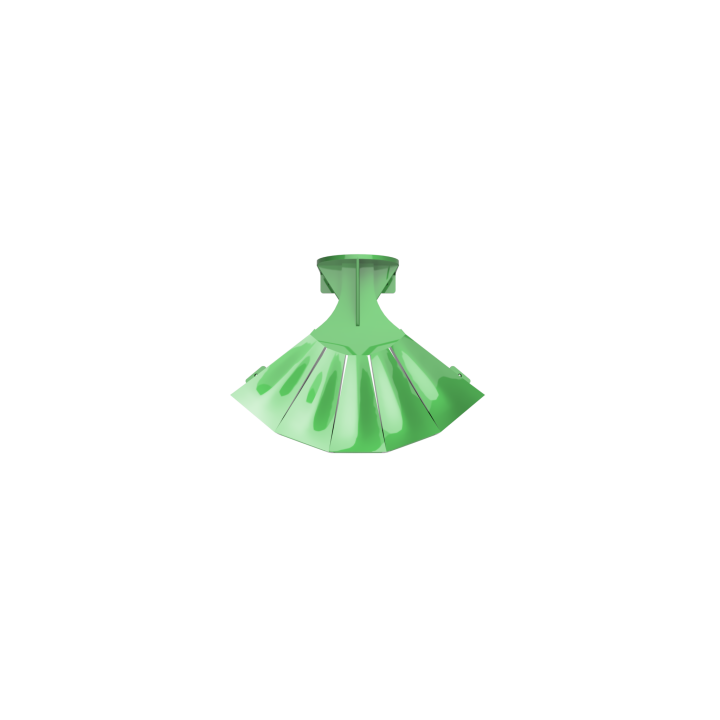

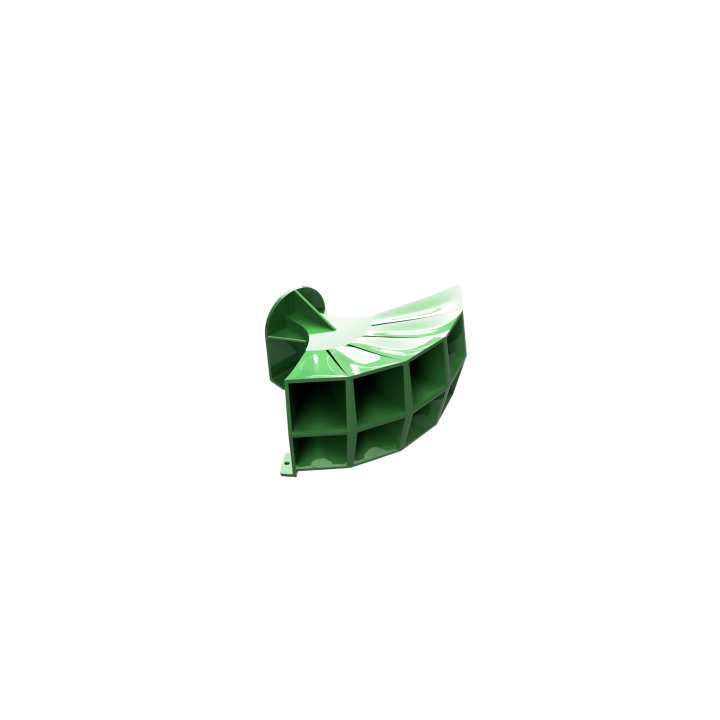

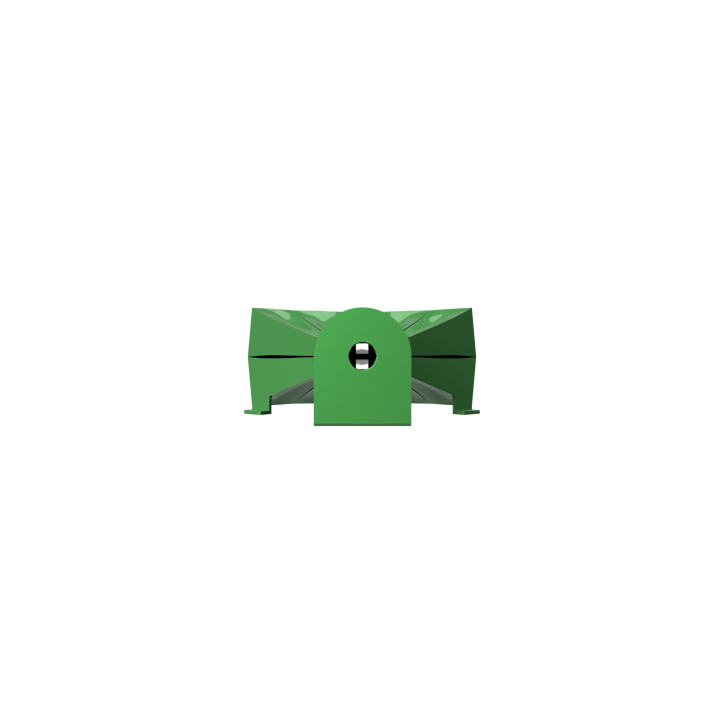

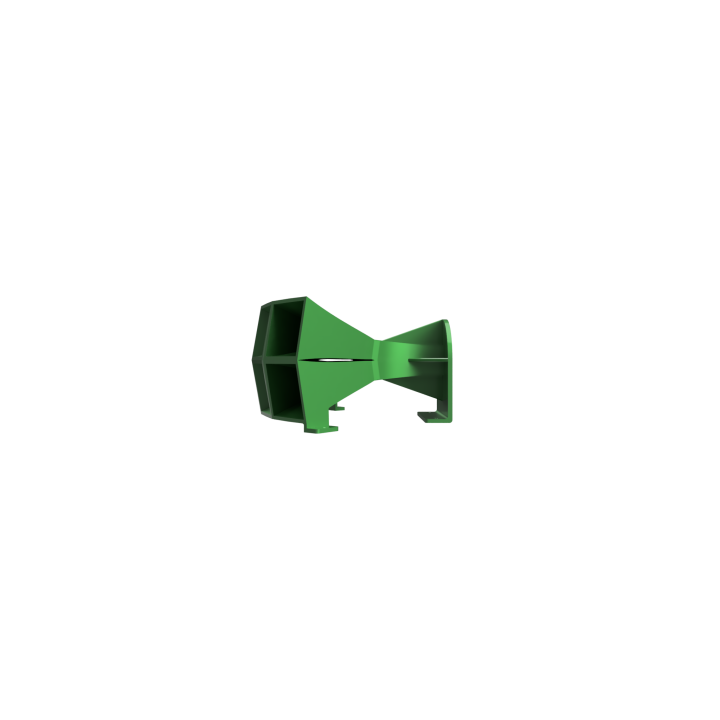

Pavillon multicellulaire imprimable en 3D (matrice de 2x5 cellules) conçu pour les moteurs de compression à bobine de 1,75 pouce avec adaptateur de gorge fileté standard 1 3/8"-18 TPI ou modifiable.

Ce modèle est conçu pour offrir une dispersion acoustique optimale et un contrôle fluide du profil d'expansion, faisant le lien entre la géométrie traditionnelle des pavillons multicellulaires et les techniques de fabrication additive. Parfait pour les passionnés d'audio DIY, les systèmes de sonorisation (PA) sur mesure ou les projets acoustiques au style vintage.

Spécifications techniques

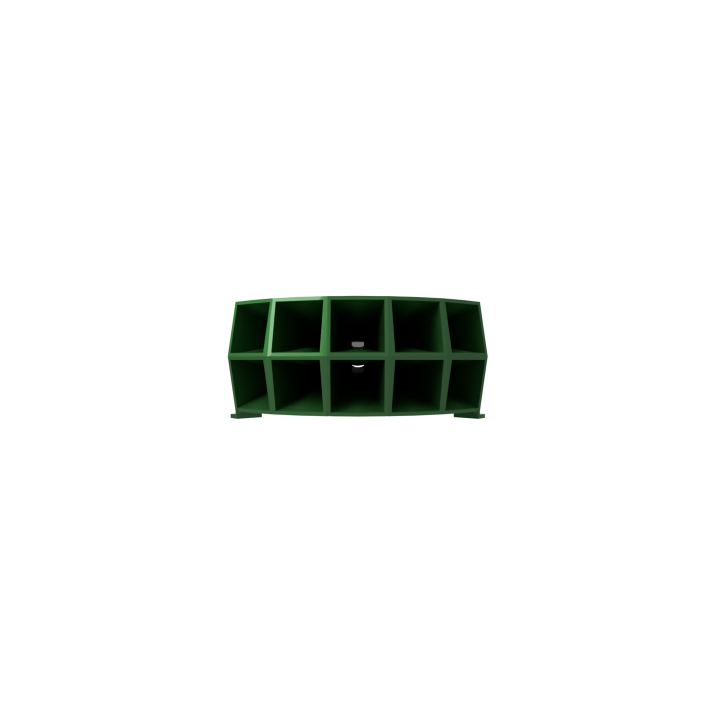

• Type : Pavillon multicellulaire sectoriel (5 colonnes × 2 rangées, 10 cellules indépendantes)

• Entrée / Gorge : 1.75 pouce

• Fréquence de coupure acoustique : ~850 Hz

• Fréquence de coupure de filtrage recommandée : 1 800 Hz (min. 1 600 Hz @ 18 dB/oct ou 24 dB/oct)

• Dispersion nominale globale (-6 dB) : 90° × 40° à 100° × 45° (H × V)

• Comportement horizontal : ~90°–100° constant de 2 kHz à 8 kHz (rétrécissement progressif vers 70°–80° au-delà de 10 kHz)

• Comportement vertical : ~40°–45° (contrôle resserré pour limiter les réflexions sol/plafond)

• Géométrie de diffusion :

  • Éventail inter-axes des cellules : ~18° à 20°

  • Évasement propre par cellule : ~20°

• Charge recommandée : Moteurs à compression 1" avec dôme de 1,4" à 1,75"

Instructions d'impression 3D et d'assemblage

• Matériau : PLA, PETG ou ABS (PETG recommandé pour une meilleure résistance mécanique et une durabilité en extérieur).

• Hauteur de couche : 0,20 mm (ou 0,28 mm pour des impressions plus rapides avec des buses plus larges).

• Remplissage : 20 à 30 % minimum (Gyoïde ou Grille) pour garantir la rigidité et amortir les résonances acoustiques indésirables.

• Nombre de parois / Périmètres : 3 à 4 parois recommandées pour la résistance structurelle.

• Note d'étanchéité : Assurez une étanchéité parfaite à l'air au niveau du raccord fileté/gorge à l'aide de ruban téflon ou d'un joint en caoutchouc pour éviter toute fuite acoustique.
